工業機器人軸承是工業機器人的關鍵部件，它主要包括六種類型：等截面薄壁軸承，交叉圓柱滾子軸承，諧波減速器軸承，RV減速器軸承，直線軸承，關節軸承，其中前兩種類型最為常用。
工業機器人軸承是工業機器人的關鍵部件，它主要包括六種類型：等截面薄壁軸承，交叉圓柱滾子軸承，諧波減速器軸承，RV減速器軸承，直線軸承，關節軸承，其中前兩種類型最為常用。
工業機器人軸承的分類
|
軸承分類
|
結構
|
應用部位
|
精度要求
|
|
等截面薄壁球軸承
|
四點接觸球式等截面薄壁軸承
角接觸式等截面薄壁軸承
薄壁深溝球軸承
|
機器人回轉關節
|
P5
|
|
薄壁交叉滾子軸承
|
內外圈一體式 如（CRBS/CRBH系列）
內圈一體外圈分體式 （如RB/CRB系列）
外圈一體內圈分體式 (如RE系列)
|
機械臂，工業機器人的腰部、肘部、腕部等回轉部位
|
P4
|
|
RV減速機軸承
|
角接觸球軸承
圓錐滾子軸承
|
工業機器人
|
P4
|
|
諧波減速機軸承
|
CSF系列諧波減速機輸出端軸承
SHF系列諧波減速機軸承
CSD系列諧波減速機軸承
SHD系列交叉滾子軸承
|
機器人旋轉部位
|
P5/P4
|
現代工業機器人的發展趨于輕量化，因為軸承必須安裝在有限的空間中，這需要軸承尺寸小且重量輕，即重量輕。此外，機器人軸承必須具有良好的承載能力，精度，剛度，低摩擦力矩，長壽命和可靠性。
薄壁交叉圓柱滾子軸承的滾動體（圓柱滾子）在滾道中呈十字交叉分布，相鄰滾子間通過隔離塊或保持器彼此分開。這種設計使得單個軸承能夠同時承受徑向，軸向和傾覆載荷。滾子之間的隔離塊可以防止?jié)L子的傾斜或滾子之間的相互摩擦，因此有效地防止了摩擦力矩的增加。此外，交叉滾子軸承的設計還可以避免滾子卡住的情況。
為滿足不同應用的要求，交叉滾子軸承的種類可分為：基本型交叉滾子軸承，高剛性交叉滾子軸承，超薄交叉滾子軸承。根據外部結構，可分為內/外環一體型，外圈分體內圈整體型以及內圈分體外圈整體型。根據內部結構，交叉滾子軸承可分為滿裝滾子型，保持架型，隔離塊型。

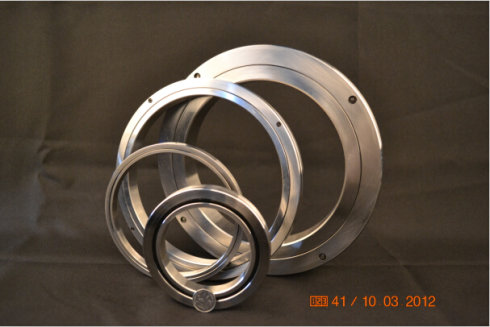

超薄交叉滾子軸承由于體積輕薄，旋轉精度高，剛性高，摩擦力矩穩定，被廣泛應用于工業機器人腰部旋轉，關節機器人肩部，手臂，手腕等旋轉部位。
